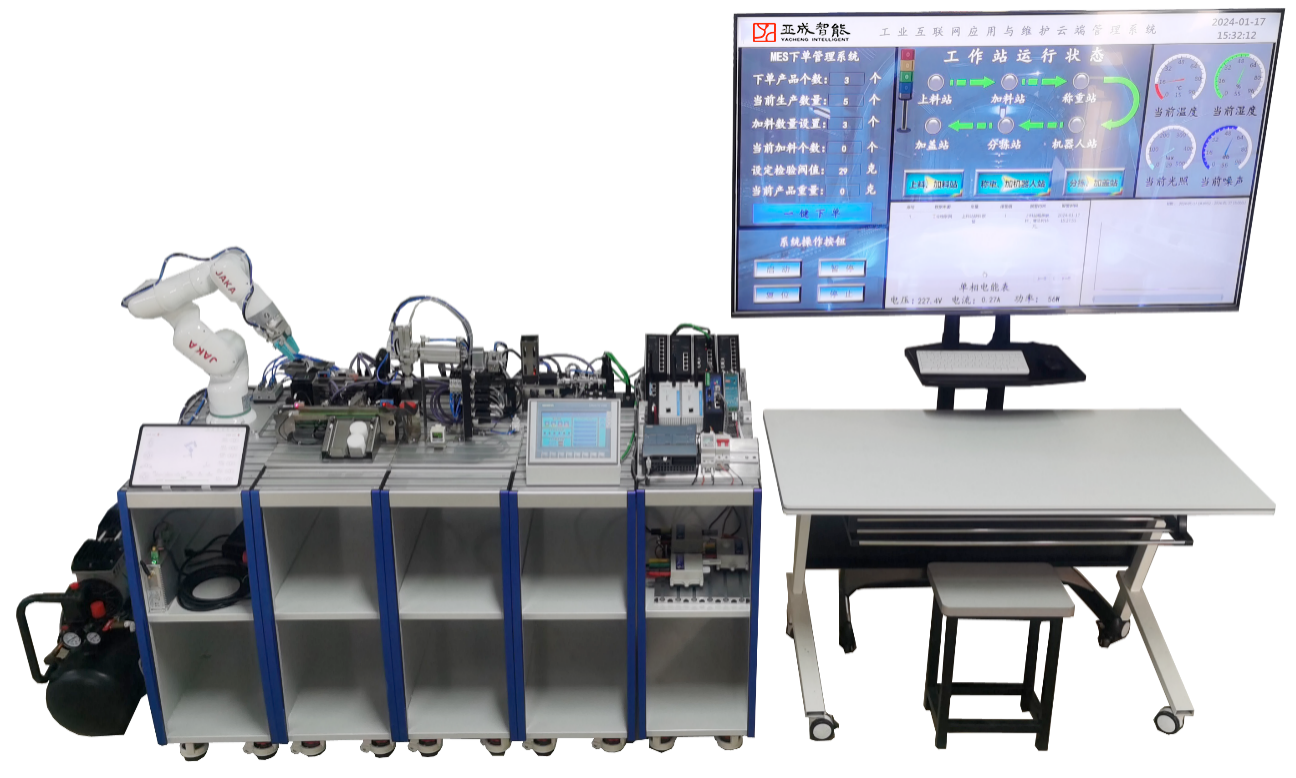

系统采用模块化设计，包含远端控制层、网络安全层、现场控制层，远端控制层配置工业级智能云网关，可将现场数据传输至云端，进行云组态操作、预防性维护等。网络安全层配置工业级防火墙、工业级二层/三层交换机、工业级无线客户端、工业级双频无线接入点，现场控制层以西门子1511-1 PN PLC为核心，控制上料工作站、装料工作站、称重工作站、协作机器人工作站、传输工作站、智能仓储站、分拣工作站、加盖工作站以及上位机站，各工作站既可独立工作，也可组合联动控制（两个组合或三个组合）。包含可编程控制技术(S7-1500)、无线射频技术(RFID)、变频调速技术（G120C）、人机交互技术（KTP700 Basic）、现场总线技术(Modbus RTU、Modbus TCP、Profibus DP、Profint、SV-Link、S7等)、网络安全技术、伺服步进运动控制技术(V90 PN)等，能够满足机电一体化、电气自动化等自动控制相关专业的实训教学，又满足教育部“工业网络智能控制与维护”赛项的技术要求。
